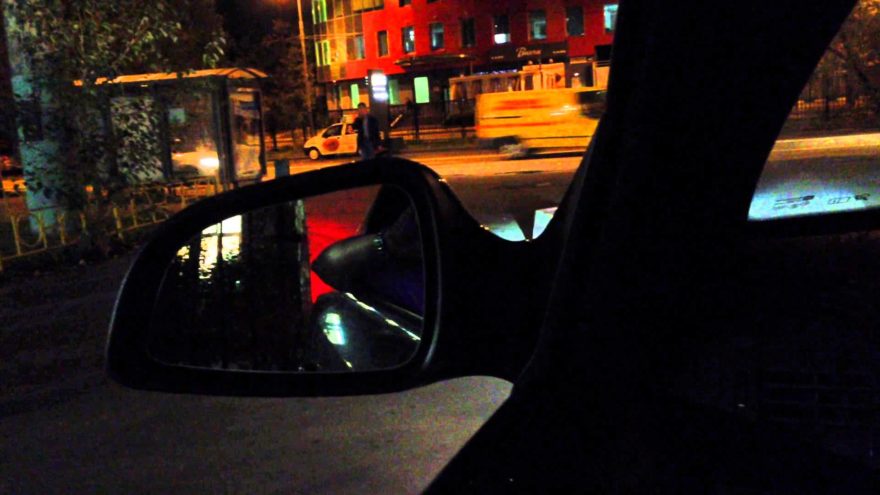

Electric mirror atau spion elektrik adalah sepasang spion yang memiliki fungsi sama dengan spion pada umumnya, namun sudut pandang pada elektrik mirror dapat disesuaikan oleh pengguna untuk menjamah area yang lebih luas dan jelas. Hal ini akan mengatasi permasalah yang terjadi pada spion biasa.
Pada spion biasa, kita perlu menyesuaikan sudut spion secara manual sebelum berkendara untuk memperoleh sudut pandang yang sesuai. Tentunya hal ini lebih rumit dan tidak efektif. Untuk itu, elektrik mirror hadir sebagai fitur penyesuaian kaca spion melalui sentuhan tombol. Sehingga, kapanpun kita dapat mengubah sudut pandang mirror atau spion dengan mudah dan efektif.
Komponen Sistem Elektrik Mirror
Sesuai namanya, elektrik mirror memiliki berbagai komponen elektronika yang saling terintegrasi untuk memposisikan mirror dengan ketepatan tinggi. Komponen elektrik mirror yaitu ;

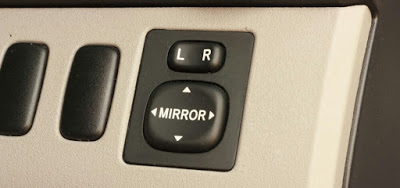

1. 4 way mirror switch
Switch atau saklar ini berfungsi sebagai input untuk menggerakan mirror pada empat arah berbeda. Disebut 4 way switch karena saklar ini memiliki 4 tombol yang masing masing berfungsi menggerakan mirror ke atas, bawah, kiri, dan kanan.
2. L/R Switch Button
Komponen ini juga termasuk switch elektrik mirror namun tidak menyatu dengan 4 way switch. Saklar ini berfungsi untuk mengubah perintah pengoperasian. Dalam satu kendaraan pasti memiliki minimal 2 mirror. Namun hanya ada satu saklar untuk menyesuaikan posisi mirror. Switch ini akan mengatur pengoperasian mirror kiri atau mirror kanan.
Advertisement
3. Mirror Motor

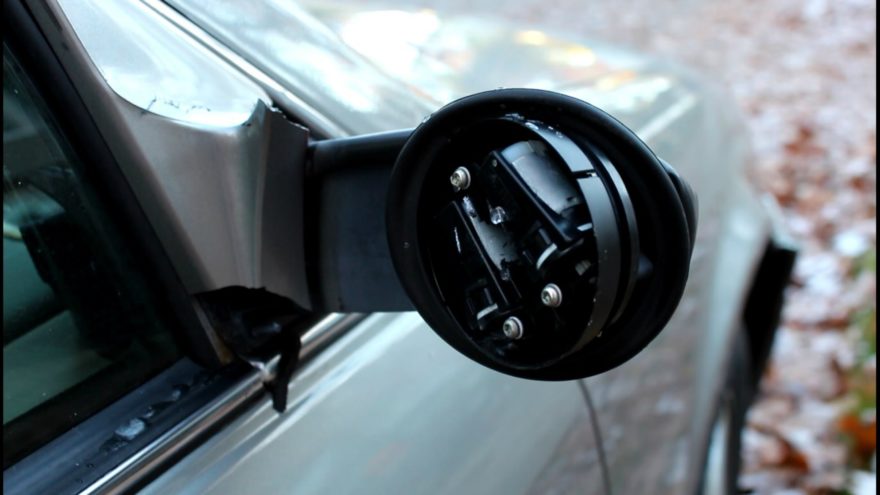

Motor ini pada dasarnya sama dengan motor listrik umum yang mengubah energi listrik ke dalam energi putar. Namun didalam sistem elektrik mirror energi putar tersebut dikonversi melalui tuas untuk menggerakan mirror. Dalam sebuah mirror terdapat dua motor agar dapat menggerakan mirror ke 4 arah berbeda.
4. Mirror Housing
Mirror housing pada sistem elektrik mirror memiliki bentuk yang lebih cembung. Hal ini dikarenakan terdapat komponen motor mirror yang akan diletakan dibelakang cermin.
5. Mirrors
Mirror atau cermin, menjadi komponen utama pada sistem ini. Cermin ini pada dasarnya sama dengan cermin biasa namun terletak bebas (floating) dengan mirror housing. Sehingga mirror dapat bergerak tanpa menngganggu mirror housing.
6. Fuse, relay dan kabel
Komponen yang tak boleh ketinggalan dalam setiap sistem elektrikal adalah kabel, dan pengaman (fuse dan relay). Kabel didalam sistem elektrik mirror ada dua jenis yaitu kabel kontrol yang memiliki diameter kecil dan kabel power yang memiliki diameter lebih besar.
Cara Kerja Elektrik Mirror
Cara kerja elektrik mirror dimulai saat kunci kontak berada pada posisi ON yang dipicu oleh sentuhan pengguna ke mirror switch. Arus dari baterai masuk relay elektrik mirror dan keluar menuju saklar atau switch mirror. Didalam switch mirror terdapat rangkaian saklar kombinasi yang memiliki 4 tombol dengan kontrol yang berbeda. Rangkaiannya, ditunjukan seperti pada gambar.
Kemudian ada tiga output dari saklar mirror switch ke tiap mirror. Tiga output tersebut terkait power L/H motor, power Up/Down motor, dan ground. Arus akan keluar dari ketiga output ini sesuai pengolahan didalam saklar elektrik mirror. Arus yang keluar dari switch masuk ke motor dan tersambung dengan ground. Sehingga motor mirror berputar. Putaran tersebut diubah menjadi gerakan Up/Down atau Left/Right melalui tuas didalam mirror housing. Hal itu menyebabkan mirror bergerak sesuai keinginan pengguna.
